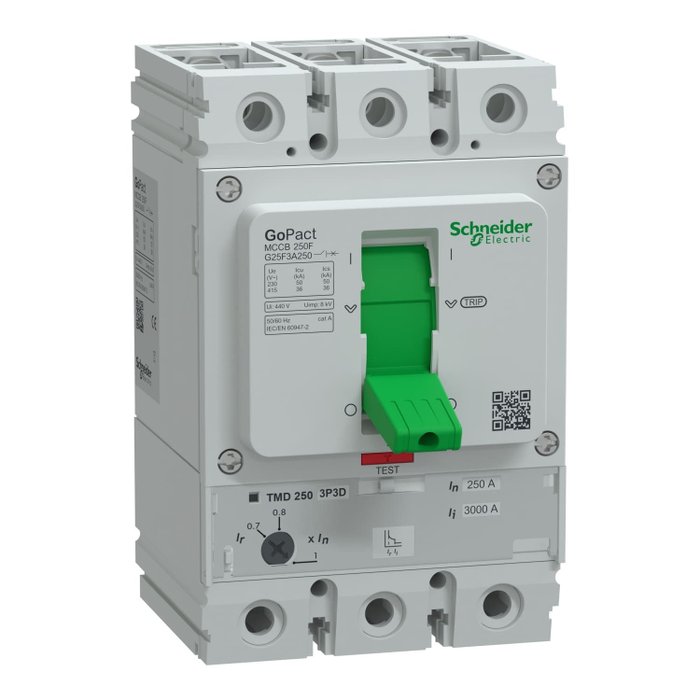

Disjuntor Caixa Moldada 3p 250a G25f3a250 / Gopact Schneider Cinza (RAL 7035)

DESCRIÇÃO
O GoPact de Schneider Electric é uma linha de disjuntores de caixa moldada especialmente projetada e dedicada a edifícios de pequeno e médio porte, fábricas, OEMs e outras aplicações exigentes. É uma solução simples com qualidade robusta e preço acessível. Projetada para atender aos requisitos das instalações de sistemas elétricos atuais em constante evolução. Este dispositivo é um disjuntor termomagnético de 3 polos e corrente nominal de 250A. O GoPact MCCB oferece uma boa relação preço-desempenho para aplicações básicas e garantiza uma proteção elétrica confiável para suas aplicações. Sua capacidade de ruptura (Icu) é 36kA rms a 415VAC 50/60Hz. A tensão de operação é 415V AC 50/60Hz. Este produto incorpora uma unidade de disparo termomagnético (TMD) com classificação de 250A (In). Esta unidade de disparo TMD fornece uma proteção térmica ajustável Ir (contra sobrecargas) com uma faixa de ajuste de 0,7xIn a 1xIn (200A-250A). Além disso, oferece uma proteção magnética fixa (contra curto-circuitos) configurada para 12xIn (3000A). O GoPact MCCB possui uma variedade de acessórios opcionais simples de escolher e instalar. Suas dimensões são 165 mm (A.) x 105 mm (L.) x 90 mm (P.) e seu peso é de 1,9 kg. Este produto tem tem certificação IEC 60947-1 e IEC 60947-2. Além disso, a linha GoPact MCCB se beneficia da garantia de qualidade da Schneider Electric. Os disjuntores termomagnéticos de caixa moldada GoPact levam o selo Green PremiumTM, que reflete o compromisso e a conformidade com as mais recentes regulamentações ambientais, a transparência sobre os impactos ambientais e os produtos circulares ede baixo CO2.
Especificações:
Linha de produto: GoPact MCCB
Tipo de produto ou componente: Disjuntor
Nome do produto: GoPact MCCB 250
Aplicação do dispositivo: Distribuição
Descrição de polos: 3P
Descrição dos polos protegidos: 3D
[In] corrente nominal: 250 A a 40 °C
[Ue] tensão de operação nominal: 415 V CA 50/60 Hz em conformidade com EN/IEC 60947-2
Adequação para isolamento: Sim conforme EN/IEC 60947-2
Categoria de uso: Categoria A
[Icu] capacidade de interrupção de curto-circuito nominal:
36 kA Icu a 380/415 V CA 50/60 Hz para EN/IEC 60947-2
50 kA Icu a 220/230 V CA 50/60 Hz para EN/IEC 60947-2
Nível de performance: F 36 kA 380/415 V CA
Nome da unidade de disparo: TM-D
Tecnologia da unidade de disparo: Termomagnético
Funções de proteção da unidade de disparo: QUE
Tipo de controle: Alavanca articulada
Modo de montagem do disjuntor: ele fez
Complementar
[Ui] tensão de isolamento nominal: 440 V CA de acordo com EN/IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 8 kV em conformidade com EN/IEC 60947-2
[Ics] capacidade de interrupção de curto-circuito de serviço nominal:
36 kA a 380/415 V CA 50/60 Hz para EN/IEC 60947-2
50 kA a 220/230 V CA 50/60 Hz para EN/IEC 60947-2
Durabilidade mecânica: 25000 ciclos
Durabilidade elétrica: 8.000 ciclos e pólo de 415 V
Dissipação de alimentação por polo: 25 W
Suporte de montagem: placa traseira
Posição de montagem:
Horizontal e vertical
Plano nas costas
Conexões da parte de cima: Frontal
Conexão na parte inferior: Frontal
Terminais de conexão: Conexão por parafuso
Passo de conexão: 35 milímetros
Tipo de proteção:
L : for proteção contra sobrecargas (térmicas)
I : for proteção contra curtos-circuitos (magnético)
Classificação da unidade de disparo: 250 A a 40 °C
Ajuste de captação de longa duração tipo Ir (proteção térmica): Ajustável
[Ir] Faixa de ajuste de captação de proteção de longa duração: 0,7...1 x pol
Ajuste de atraso de proteção de longa duração tipo tr: ele fez
Ajuste instantâneo de captação de proteção tipo Ii: ele fez
[Ii] Faixa de ajuste de captação de proteção instantânea: 12 x Em
Largura (L): 105 milímetros
Altura (H): 165 milímetros
Profundidade (D); 90 milímetros
Peso líquido: 1,9 kg
Cor: Cinza (RAL 7035)
REF: G25F3A250 / GOPACT
