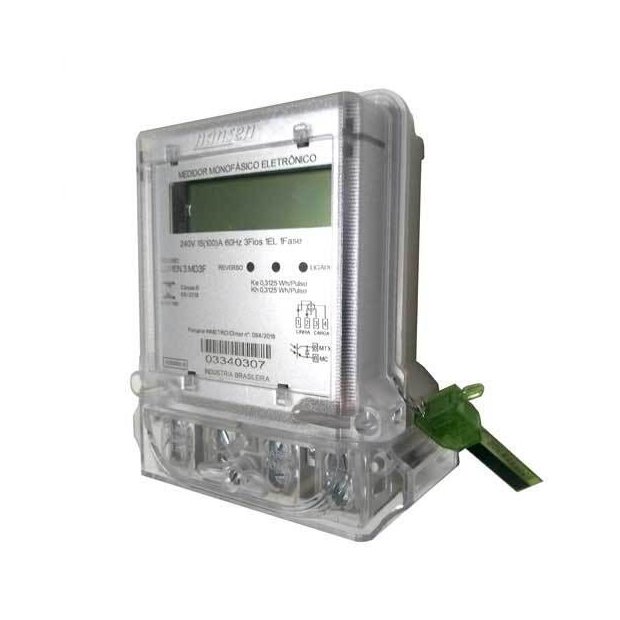

Medidor Consumo de Energia Nansen Lumen 3 MD3F Bifásico

Medidor de Energia para individualização interna.
Instalação simples, Entra 2 fases e sai 2 fases.
O Fio neutro passa por fora do medidor.
No Brasil esse sistema é usado na Grande São Paulo/SP e também em zonas rurais por todo Brasil.
Medidor indicado para uso do sistema de distribuição de energia elétrica que utiliza transformador tipo tambor, monofásico 3Fios.
Este tipo específico de transformador tem a saída de 2 fases, onde cada uma possuí 110V e a soma das 2 é possível obter o 220V, sendo cada uma das fases possuindo um ângulo de defasagem de 180 graus,
Observação: Incompatível com sistema bifásico derivado do transformador trifásico com ângulo entre fases de 120 graus
Verifique padrão de entrada do local aonde será instalado.
-Características:
-Monofásico 3 Fios 1 EL E23A(Fase+Fase)=220V - Corrente: (Máx de 100A) - Bitola (máx 35) .
-Não Pode Ser Zerado, em caso de falta de energia ele memoriza a ultimo valor medido.
-Funciona Igual ao Medidor da concessionária de energia.
-O Consumo (Valor Em Kwh).
-Para Saber o consumo mensal você deve fazer a leitura no mesmo dia da concessionária.
-A diferença entre a leitura do mês anterior menos a atual é a quantidade de Kwh consumidos no período.
-Para saber o valor em Reais, basta multiplicar o resultado medido pelo preço do Kwh cobrado na sua conta de energia elétrica.
Acompanha manual de instalação.
Funciona somente com duas fases.
Marca: Nansen - Modelo Lumen 3 MD3F
-Não funciona em redes com 1 fase - Monofásica (2Fios)
-DETALHES TÉCNICOS
-Medição: Unidirecional (Não serve para microgeração)
-Marca: Nansen
-Modelo: Lumen 3 - MD3F
-Origem: Santa Catarina / Brasil
-Medidor lacrado com selo do Inmetro
-Proteção anti-sabotagem - Watchdog (abriu, nunca mais funciona)
-Tensão Nominal (Vn): 110V, 127V(Por fase), 220, 230 ou 240V(somando as duas fases) Tolerância de operação: -20% A + 15% de Vn
-Corrente nominal (In): 5, 10, 15 ou 20A Corrente máxima: 40, 60, 80 ou 100A Corrente de partida: 0,4% In
-Frequência 50 ou 60Hz
-Precisão Absoluta para Energia Ativa: 1% - Classe 1
-Ke = Kh = 0,3125 Wh/pulso (3200 imp/kWh)
-Tipo de conexão 1 elemento
-Faixa de temperatura -10C a 70C
-Consumo Circuito de Potencial 120V ou 240V: 2W e 10VA - 120V/240V: 2W e 15VA
-Consumo Circuito de Corrente [menor] 0,15 VA
-Peso: 345g
-Dimensões: 13,1 cm x 11,7 cm x 5,0 cm
